产品概述
HXY-D101视频解码器是新一代高清网络视频解码终端，主要是为远程视频监控设计，适用于监视远端实时图像、监听远端现场声音，可以广泛应用于各种实时监控环境。
HXY-D101的主要功能是接收网络上的媒体流数据，并通过解码转换成视频数据，通过VGA、HDMI、CVBS接口输出到电视墙、多媒体大屏幕等音视频设备。
HXY-D101采用嵌入式操作系统，结构紧凑，功能强大，具有完善的音视频处理能力。设备支持标准的H.265编码，支持高清4K及以下分辨率网络视频的解码，最高分辨率达到3840x2160。
HXY-D101适用于全IP传输网络，支持点对点的单播和点对多点的组播接收方式，并提供以太网电口、RS-485串口、RS-232串口等多种接口，能够适应多种组网环境。
产品特点
l 采用嵌入式Linux操作系统，支持7×24小时稳定运行，不易受到黑客、病毒的入侵和攻击
l 支持1路HDMI、VGA、CVBS视频输出
l 支持同时解码4路4K@30、8路1080P@60、16路1080P@30
l 支持标准的H.265图像压缩格式，兼容H.264 、MPEG4、MPEG2和MJPEG解码
l 支持解码4K、600W、500W、400W、300W、1080P、1080I、720P、D1、4CIF、2CIF、CIF等视频格式，兼容业界主流厂商的IPC码流
l 输出图像分辨率可兼容业界主流显示设备，最高可达广播级的3840x2160@30HZ
l 支持解码G.711a、G711μ等音频格式
l 支持单路视频输出的分屏处理，最大64分屏
l 支持时间、场名OSD叠加
l 支持接受中心服务器对设备业务进行配置和管理，支持国标接入，支持标准ONVIF接入
l 支持设备通过SIP和SNMP trap的方式向中心服务器上报各种告警信息
l 支持定时向服务器同步时钟的功能
l 支持终端到终端或终端到指定IP地址的透明通道模式
l 支持开关量告警输入和开关量告警输出
l 支持本地升级和远程升级
产品规格
|
产品型号 |
配置 |
|
|
HXY-D101 |
4K |
|
|
解码 |
视频解码 |
支持ITU-T Rec. H.265 | ISO/IEC 14496-10 H.265 MP@L4 支持ITU-T Rec. H.264 | ISO/IEC 14496-10 H.264 MP@L3 支持ITU-T Rec. H.264 | ISO/IEC 14496-10 H.264 HP@L4 |
|
音频解码 |
G.711a、G711μ |
|
|
输出参数 |
解码格式 |
H.265、H.264、MPEG4、MPEG2、MJPEG |
|
HDMI输出 |
1024x768/60HZ、1280x720/50HZ、1280x720/60HZ、1280x1024/60HZ、1366x768/60HZ、1440x900/60HZ、1600x1200/60HZ、1920x1080P/50HZ、1920x1080P/60HZ、3840x2160/30HZ、3840x2160/60HZ |
|
|
VGA输出 |
1024x768/60HZ、1280x720/50HZ、1280x720/60HZ、1280x1024/60HZ、1366x768/60HZ、1440x900/60HZ、1600x1200/60HZ、1920x1080P/50HZ、1920x1080P/60HZ |
|
|
CVBS输出 |
PAL |
|
|
解码参数 |
解码分辨率 |
最高支持1200W |
|
解码能力 |
2x1200W@30fps、4x4K@30fps、8x1080P@60fps、16x1080P@30fps |
|
|
分屏功能 |
支持1、2、3、4、7、9、16、25、36、64分屏 |
|
|
网络特性 |
支持网络协议 |
TCP/IP、RTSP、UDP、HTTP、IGMP、Telnet、ICMP、ARP、SIP、SNMP、FTP、TFTP、ONVIF、GB28181 |
|
传输方式 |
支持单播、组播/支持基于TCP/UDP方式的实况流传输 |
|
|
最大端到端延迟 |
300ms |
|
|
接口特性 |
视频输出 |
1路HDMI、VGA、CVBS、3G-SDI视频输出接口 |
|
音频输入 |
1路模拟音频输入接口2V(P-P) |
|
|
音频输出 |
1路模拟音频输出接口2V(P-P) |
|
|
报警输入 |
4路凤凰端子告警输入 |
|
|
报警输出 |
2路凤凰端子告警输出 |
|
|
串口 |
1个RJ45接口的RS232串口 1个RJ45的RS485接口，兼容RS422 |
|
|
以太网口 |
2个100M/1000M Base-T自适应的RJ45以太网口，自协商 |
|
|
USB接口 |
1个USB接口 |
|
|
环境特性 |
尺寸 |
40mm（高）×189mm（宽）×250mm（深） |
|
重量 |
<2 Kg |
|
|
工作温度 |
-10℃～60℃ |
|
|
工作湿度 |
5%～95%（无冷凝） |
|
|
工作电压 |
12V DC |
|
|
最大功耗 |
<15W |
|

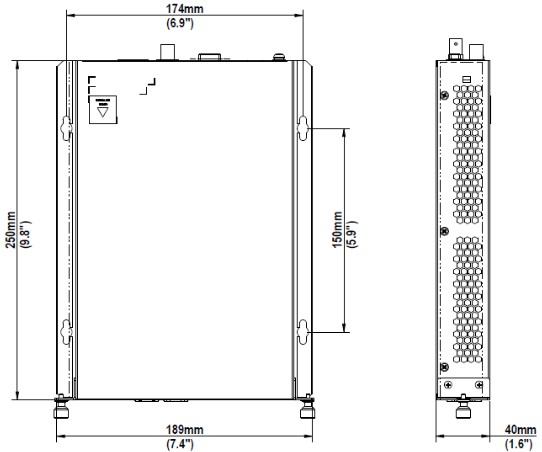

产品尺寸图
产品接口图
|

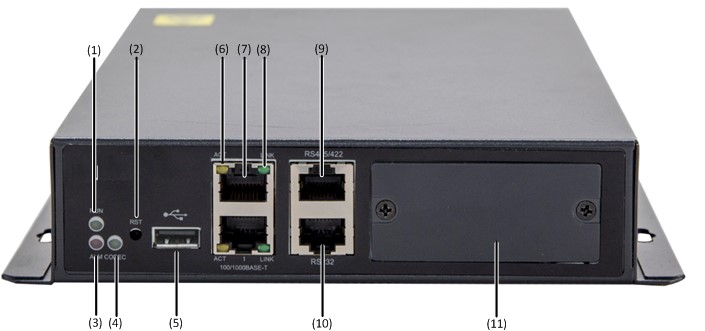

(1) RUN指示灯 |
(2) RST复位按钮 |
(3) ALM指示灯 |
|
(4) DEC指示灯 |
(5) USB接口 |
(6) ACT指示灯 |
|
(7) 以太网电口 |
(8) LINK指示灯 |
(9) RS485/422接口 |
|
(10) RS232接口 |
(11)子卡插槽 |
|
|

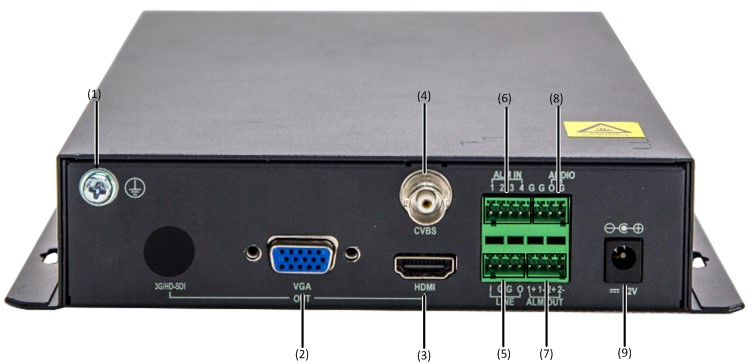

(1) 接地端子 |
(2) VGA OUT接口 |
(3) HDMIOUT接口 |
|
(4) CVBS OUT接口 |
(5)LINE IN接口 |
(6) ALARM IN接口 |
|
(7) ALARM OUT接口 |
(8) AUDIO IN接口 |
(9)直流电源12V输入 |

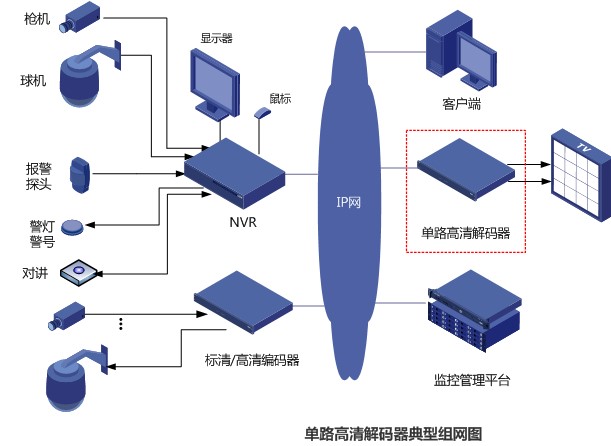

典型应用
订购信息
|
产品型号 |
配置 |
备注 |
|
HXY-D101 |
4K |
单路高清网络视频解码器 |
