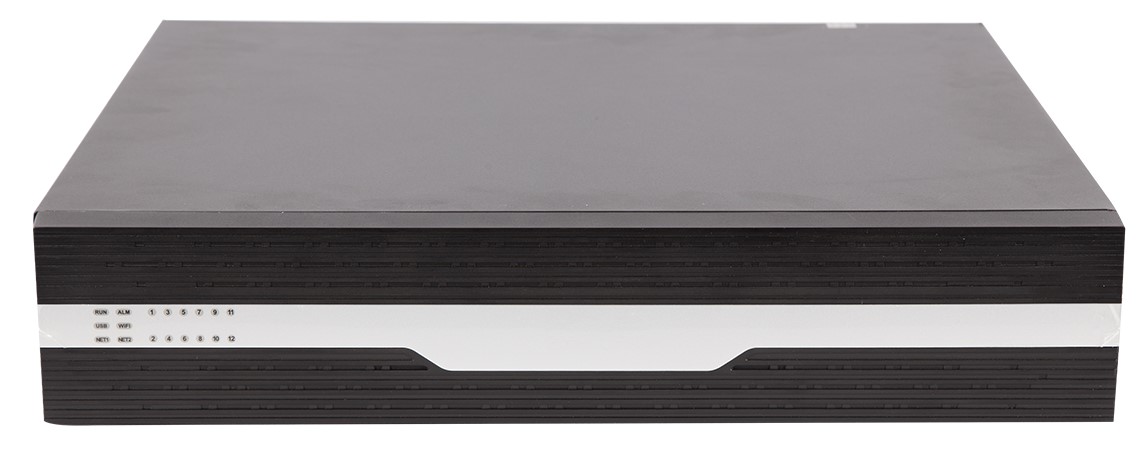

产品概述
HXY-A800（AllDisplay Unit）系列综合显示控制单元是针对大规模电视墙应用环境而设计开发的新一代软硬件一体化产品，是视频监控系统整体解决方案中的兼容型解码组件。
HXY-A800系列以不同的规格分为HXY-A806，HXY-A809，HXY-A812，HXY-A815，HXY-A818五款产品，可广泛应用于公安、园区、交通等行业中。
产品特点
- 采用嵌入式Linux操作系统，支持7×24小时稳定运行，不易受到黑客、病毒的入侵和攻击
- DVI视频输出接口
- 单口解码能力最高可达16*1080P@30
- 最大解码分辨率为1200W
- 支持开窗、漫游、画中画功能
- 支持组播
- 支持虚拟LED
- 支持小间距LED显示
- 支持标准的H.265、H.264图像压缩格式
- 支持G.711A、G.711U的音频格式的解码
- 拥有自主知识产权的解码算法，解码效率高，图像清晰
- 支持单路视频输出的分屏处理，最大16分屏
- 支持接受中心服务器对设备业务进行配置和管理
- 支持高清、标清混合的视频解码
- 支持本地升级和远程升级
- 支持宇视、海康、大华品牌厂商码流的视频解码

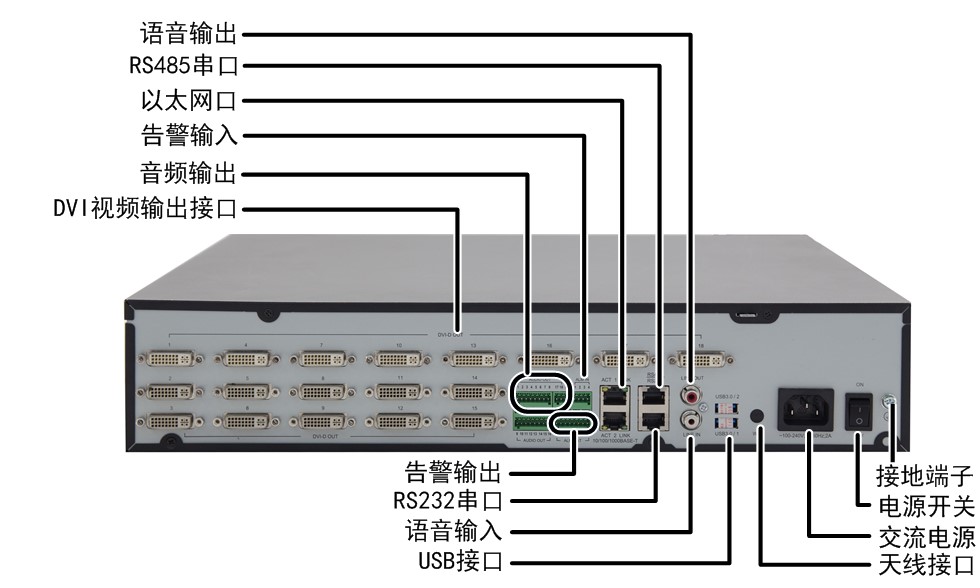

产品接口
|
主要接口 |
名称 |
描述 |
|
DVI-I OUT |
DVI视频输出 |
DVI-D输出接口，输出视频信号到HDMI接口、DVI接口的显示输出设备 |
|
RS485 |
RS485串口 |
串口，与外挂设备交互控制，如控制大屏开关机等 RJ45接口，四线制，支持全双工、半双工 |
|
RS232 |
RS232串口 |
串口，主要用于调试维护设备，RJ45接口 |
|
以太网口 |
以太网口 |
接入以太网，与网络中的设备保持连通，以便可以接收IPC码流、接受客户端计算机的Web配置管理等 10M/100M/1000M/自协商，半双工/全双工/自协商，RJ45接口 |
|
LINE IN |
语音输入 |
预留 |
|
LINE OUT |
语音输出 |
预留 |
|
USB 3.0 |
USB接口 |
升级设备等 |
|
WIFI |
天线接口 |
预留 |
|
ALM IN |
告警输入 |
预留 |
|
ALM OUT |
告警输出 |
预留 |
|
AUDIO OUT |
音频输出 |
音频输出口，可接音箱等设备 |

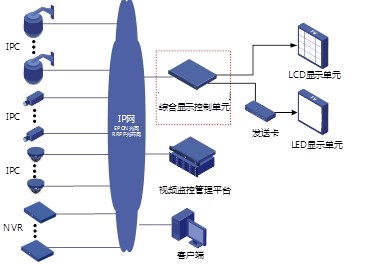

典型组网
订购信息
|
产品型号 |
备 注 |
|
HXY-A806 |
6路高清视频解码器 |
|
HXY-A809 |
9路高清视频解码器 |
|
HXY-A812 |
12路高清视频解码器 |
|
HXY-A815 |
15路高清视频解码器 |
|
HXY-A818 |
18路高清视频解码器 |
产品规格
|
产品型号 |
YS-A806 |
YS-A809 |
YS-A812 |
YS-A815 |
YS-A818 |
|||||
|
输出参数 |
||||||||||
|
DVI路数 |
6 |
9 |
12 |
15 |
18 |
|||||
|
DVI输出制式 |
XGA:1024×768@60Hz，720P:1280×720@60Hz，SXGA:1280×1024@60Hz，WXGA+:1440×900@60Hz，UXGA:1600×1200@60Hz，1080P:1920×1080@60Hz，WUXGA:1920×1200@60Hz |
|||||||||
|
解码参数 |
||||||||||
|
解码格式 |
H.265、H.264 |
|||||||||
|
解码能力 |
8*1200W@20 /8*4K@30/ 32*1080P@30/ 72*720P@30 |
12*1200W@20/12*4K@30/48*1080P@30/108*720P@30 |
16*1200W@20/16*4K@30/64*1080P@30/144*720P@30 |
20*1200W@20/20*4K@30/80*1080P@30/180*720P@30 |
24*1200W@20/24*4K@30/96*1080P@30/216*720P@30 |
|||||
|
分屏功能 |
1/2/3/4/5/6/7/8/9/10/13/16 |
|||||||||
|
接口特性 |
||||||||||
|
报警输入 |
4路凤凰端子告警输入（预留） |
|||||||||
|
报警输出 |
4路凤凰端子告警输出（预留） |
|||||||||
|
音频输入 |
1路RCA音频输入（预留） |
|||||||||
|
音频输出 |
6路凤凰端子音频输出（1路输出5路预留） |
9路凤凰端子音频输出（1路输出8路预留） |
12路凤凰端子音频输出（1路输出11路预留） |
15路凤凰端子音频输出（1路输出14路预留） |
18路凤凰端子音频输出（1路输出17路预留） |
|||||
|
1路RCA音频输出（预留） |
||||||||||
|
USB接口 |
2个USB3.0接口 |
|||||||||
|
串口 |
1个RJ45接口的RS232串口 1个RJ45接口的RS485接口 |
|||||||||
|
以太网口 |
2个100M/1000M Base-T自适应的RJ45以太网口，自协商 |
|||||||||
|
硬件特性 |
||||||||||
|
尺寸 |
440mm×340mm×48mm |
442mm×420mm×89mm |
||||||||
|
重量 |
4kg |
5kg |
||||||||
|
工作温度 |
-10~55℃ |
|||||||||
|
工作湿度 |
10%～90%（无冷凝） |
|||||||||
|
工作电压 |
外置交流电源；100V～240V AC；50Hz/60Hz |
|||||||||
|
最大功耗 |
54W |
54W |
80W |
125W |
125W |
|||||
