产品概述

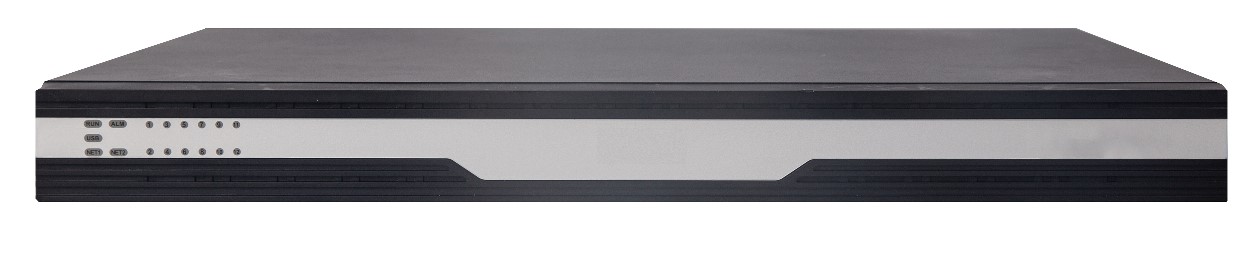

HXY-A800-E（All Display Unit）系列综合显示控制单元是针对大规模电视墙应用环境而设计开发的新一代软硬件一体化产品，是视频监控系统整体解决方案中的兼容型解码组件。
HXY-A800-E系列以不同的规格分为HXY-A806-E，HXY-A809-E，HXY-A812-E三款产品，可广泛应用于公安、园区、交通等行业中。
产品特点
- 采用嵌入式Linux操作系统，支持7×24小时稳定运行，不易受到黑客、病毒的入侵和攻击
- HDMI1.4视频输出接口
- 4路本地输入，包含2路DVI、2路HDMI
- 最大解码分辨率为1200W，单口解码能力最高可达16*1080P@30
- 输出图像分辨率可兼容业界主流显示设备，最高可达4K@30Hz
- 支持开窗、漫游、画中画功能
- 支持组播
- 支持虚拟LED
- 支持小间距LED显示
- 支持大屏开关机功能
- 支持标准的H.265、H.264、MPEG4图像压缩格式
- 支持解码G.711A、G.711U格式的音频
- 拥有自主知识产权的解码算法，解码效率高，图像清晰
- 支持单路视频输出的分屏处理，最大16分屏
- 支持中心服务器对设备业务进行配置和管理
- 支持高清、标清混合的视频解码
- 支持本地升级和远程升级
- 支持解码宇视、海康、大华等多个品牌厂商的码流

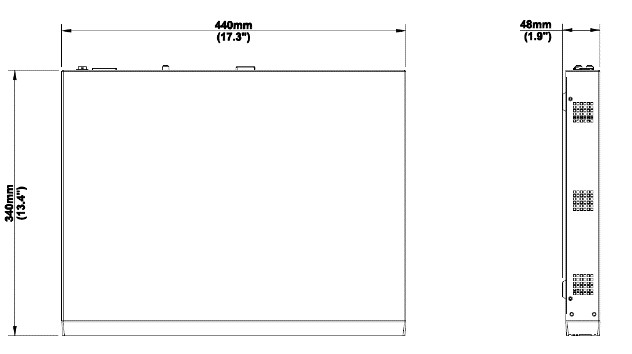

产品尺寸
产品接口
|
主要接口 |
名称 |
描述 |
|
HDMI OUT |
HDMI1.4视频输出 |
HDMI输出接口，输出视频信号到HDMI接口、DVI接口的显示输出设备 |
|
HDMI IN |
HDMI1.4视频输入 |
HDMI输入接口，将本地视频输出信号接入 |
|
DVI IN |
DVI-D视频输入 |
DVI输入接口，将本地视频输出信号接入 |
|
ALM IN |
告警输入 |
凤凰端子，输入报警信号，开关量输入 |
|
AUDIO |
音频输入输出 |
凤凰端子，输入输出音频信号（预留） |
|
RS485 |
RS485串口 |
串口，与外挂设备交互控制，如控制大屏开关机等 RJ45接口，四线制，支持全双工、半双工 |
|
ALM OUT |
告警输出 |
凤凰端子，输出报警信号，继电器输出 |
|
以太网口 |
以太网口 |
接入以太网，与网络中的设备保持连通，以便可以接收IPC码流、接受客户端计算机的Web配置管理等 10M/100M/1000M/自协商，半双工/全双工/自协商，RJ45接口 |
|
RS232 |
RS232串口 |
串口，主要用于调试维护设备，RJ45接口 |
|
LINE OUT |
音频输出 |
RCA音频输出 |
|
USB 3.0 |
USB接口 |
升级设备等 |
典型组网
订购信息
|
产品型号 |
备 注 |
|
HXY-A806-E |
6路输出综合显示控制单元 |
|
HXY-A809-E |
9路输出综合显示控制单元 |
|
HXY-A812-E |
12路输出综合显示控制单元 |
产品规格
|
产品型号 |
HXY-A806-E |
HXY-A809-E |
HXY-A812-E |
|
输入参数 |
|||
|
HDMI1.4路数 |
2路 |
||
|
HDMI输入分辨率 |
4K: 3840×2160@30Hz，1080P:1920×1080@60Hz，1080P:1920×1080@50Hz，UXGA:1600×1200@60Hz，WXGA+:1440×900@60Hz，SXGA:1280×1024@60Hz，720P:1280×720@60Hz，720P:1280×720@50Hz，XGA:1024×768@60Hz |
||
|
DVI-D路数 |
2路 |
||
|
DVI输入分辨率 |
1080P:1920×1080@60Hz，1080P:1920×1080@50Hz，UXGA:1600×1200@60Hz，WXGA+:1440×900@60Hz，SXGA:1280×1024@60Hz，720P:1280×720@60Hz，720P:1280×720@50Hz，XGA:1024×768@60Hz |
||
|
输出参数 |
|||
|
HDMI1.4路数 |
6 |
9 |
12 |
|
HDMI输出分辨率 |
4K: 3840×2160@30Hz，WUXGA:1920×1200@60Hz，1080P:1920×1080@60Hz，UXGA:1600×1200@60Hz，WXGA+:1440×900@60Hz，SXGA:1280×1024@60Hz，720P:1280×720@60Hz，XGA:1024×768@60Hz |
||
|
解码参数 |
|||
|
解码格式 |
H.265、H.264、MPEG4 |
||
|
解码能力 |
8*1200W@20/8*4K@30/32*1080P@30/72*720P@30 |
12*1200W@20/12*4K@30/48*1080P@30/108*720P@30 |
16*1200W@20/16*4K@30/64*1080P@30/144*720P@30 |
|
分屏个数 |
1/2/3/4/5/6/7/8/9/10/13/16 |
||
|
接口特性 |
|||
|
报警输入 |
4路凤凰端子告警输入（预留） |
||
|
报警输出 |
4路凤凰端子告警输出（预留） |
||
|
音频输入 |
1路凤凰端子音频输入（预留） |
||
|
音频输出 |
1路凤凰端子音频输出（预留） 1对RCA音频输出 |
||
|
USB接口 |
2个USB3.0接口 |
||
|
串口 |
1个RJ45接口的RS232串口、1个RJ45接口的RS485接口 |
||
|
以太网口 |
2个100M/1000M Base-T自适应的RJ45以太网口，自协商 |
||
|
硬件特性 |
|||
|
尺寸 |
48mm（高）×440mm（宽）×340mm（深） |
||
|
重量 |
4kg |
4kg |
4kg |
|
工作温度 |
-10~50℃ |
||
|
工作湿度 |
10%～90%（无冷凝） |
||
|
工作电压 |
交流：100~240V 50/60Hz |
||
|
最大功耗 |
60W |
||
